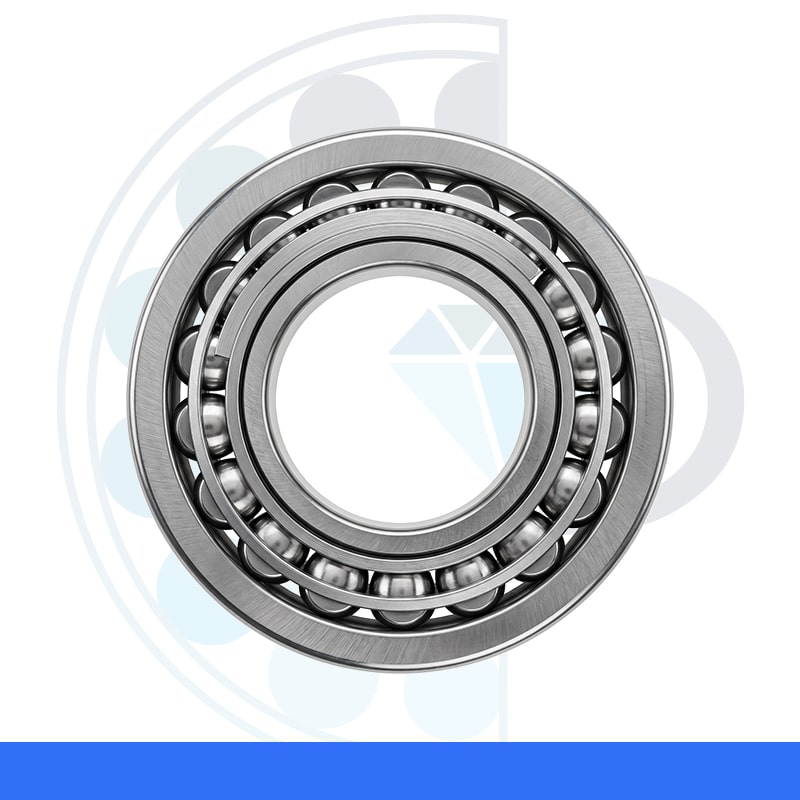

البيليات البرميلية أو الكروية ذاتية المحاذاة هي محامل دحرجة (Rolling Bearings) مصممة هندسياً لاستيعاب الأحمال القطرية (Radial Loads) المرتفعة جداً مع قدرة متزامنة على تحمل الأحمال المحورية (Axial Loads) في كلا الاتجاهين. يتمثل دورها الوظيفي في دعم الأعمدة الدوارة الثقيلة المعرضة للتشوه أو الانحناء، حيث تمتلك قدرة هيكلية على تعويض عدم المحاذاة (Misalignment) بين العمود والمبيت (Housing) بشكل آلي دون إحداث إجهادات إضافية على المنظومة الميكانيكية.
يعتمد مبدأ العمل على التصميم الهندسي الكروي لمسار التدحرج في الحلقة الخارجية، حيث يتطابق مركز تقوس هذا المسار مع المحور الهندسي المركزي للمحمل. يسمح هذا التصميم للحلقة الداخلية، والقفص، والعناصر المتدحرجة (Barrel-shaped Rollers) بالدوران والميلان بحرية داخل الحلقة الخارجية. ديناميكياً، يتوزع الحمل بالتساوي عبر خطوط التلامس الطويلة للمتدحرجات البرميلية، مما يمنع تركز الإجهاد على الحواف (Edge Loading) ويمنح المحمل قدرة استثنائية على امتصاص الصدمات الميكانيكية ودعم التطبيقات ذات الاهتزازات العالية.

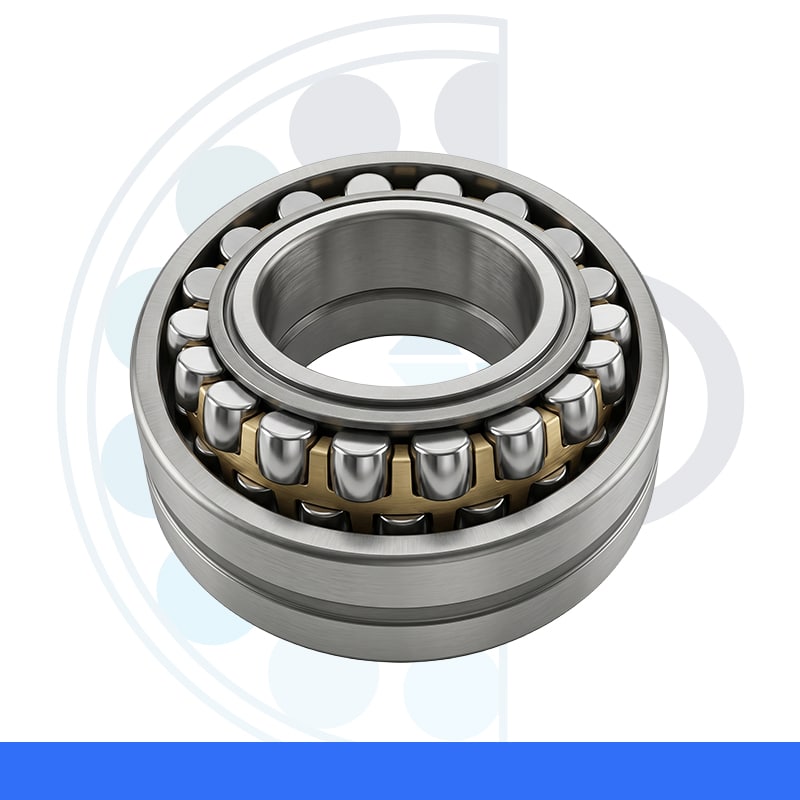

يتكون المحمل الإنشائي من أربعة عناصر رئيسية، مضافاً إليها حلقة توجيه (Guide Ring) في بعض التصاميم:
الحلقة الداخلية ذات مساري تدحرج مائلين بزاوية محددة.
الحلقة الخارجية بمسار تدحرج كروي واحد مشترك.
صفان من المتدحرجات البرميلية المتناظرة.
قفص (Cage) يفصل المتدحرجات ويحافظ على توزيعها المحيطي.
تُصنع الحلقات والمتدحرجات قياسياً من صلب المحامل عالي النقاوة والمطابق للمواصفات (AISI 52100 / DIN 100Cr6 / ISO 683-17). تخضع هذه المكونات لمعالجة التصلب الحجمي (Through-Hardening) أو التصلب البايني (Bainitic Hardening) لتحقيق صلابة تتراوح بين 59 و 63 HRC، مما يعزز مقاومة الكلال (Fatigue Resistance). يصنع القفص إما من النحاس المشغل آلياً (Machined Brass - CuZn40Pb2) للتطبيقات القاسية، أو ألواح الصلب المسحوب (JIS SPCC) للتطبيقات العامة، أو البولي أميد المقوى (PA46 / PA66) لتقليل القصور الذاتي والحد من التآكل.
النوع القياسي المصمم للتركيب المباشر على أعمدة ذات أقطار متدرجة باستخدام التوافق التداخلي (Interference Fit). يفضل استخدامه في التطبيقات التي يسهل فيها تسخين البيلية قبل التركيب.
تصميم يحتوي على ثقب مائل بنسبة انحدار قياسية 1:12 (يُرمز له باللاحقة K) أو 1:30 (يُرمز له باللاحقة K30). يُستخدم هذا النوع مع جلب التثبيت (Adapter Sleeves) أو جلب السحب (Withdrawal Sleeves)، مما يسمح بتركيب المحمل على أعمدة ملساء غير متدرجة ويسهل التحكم الدقيق في الخلوص الشعاعي الداخلي (Internal Radial Clearance).
تصميم CC: يعتمد على قفصين من الصلب المسحوب، وحلقة داخلية بدون شفاه، وحلقة توجيه عائمة، يمتاز بقدرة تحميل عالية واحتكاك منخفض.
تصميم CA: يحتوي على قفص نحاسي صلب من قطعة واحدة مشغل آلياً، وحلقة داخلية مجهزة بشفاه جانبية لضمان توجيه المتدحرجات تحت الأحمال القصوى.
آلات صناعة الورق (Paper Machines) والمجففات الأسطوانية.
معدات الصب المستمر (Continuous Casting Machines) في مصانع الصلب.
الكسارات المحورية والفكية (Crushers) ومطاحن الأسمنت.
الغرابيل الاهتزازية (Vibrating Screens).
المراوح الصناعية الثقيلة والمضخات المركزية الضخمة.
أنظمة الدفع في السفن والمحركات البحرية.
آلات صناعة الورق (Paper Machines) والمجففات الأسطوانية.
معدات الصب المستمر (Continuous Casting Machines) في مصانع الصلب.
الكسارات المحورية والفكية (Crushers) ومطاحن الأسمنت.
الغرابيل الاهتزازية (Vibrating Screens).
المراوح الصناعية الثقيلة والمضخات المركزية الضخمة.
أنظمة الدفع في السفن والمحركات البحرية.
التزييت والتشحيم (Lubrication Requirements): تحتوي معظم هذه البيليات قياسياً على أخدود حلقي وثلاثة ثقوب تزييت في الحلقة الخارجية (يرمز لها باللاحقة W33 أو E4) لضمان وصول الشحم أو الزيت مباشرة إلى مسارات التدحرج. يستخدم شحم ليثيوم مع إضافات الضغط العالي (EP Additives) أو التزييت بالزيت الدوار ذو لزوجة حركية تناسب درجة حرارة التشغيل.
ضوابط التثبيت (Mounting Controls): عند تركيب التجويف المخروطي، يجب تطبيق طريقة الدفع المحوري (Drive-up Method) واستخدام مقياس التحسس (Feeler Gauge) لقياس الانخفاض التدريجي في الخلوص الشعاعي لمطابقته مع جداول الشركة المصنعة.
المراقبة الدورية (Condition Monitoring): تتطلب التطبيقات الحرجة تحليل الاهتزازات (Vibration Analysis) وقياس درجات الحرارة بالأشعة تحت الحمراء لتحديد بوادر التآكل دون الحاجة لإيقاف الآلة.
المشكلة: التقشر المجهري للسطح (Spalling / Flaking) السبب الجذري: إجهاد المواد وتجاوز العمر الافتراضي (Material Fatigue) أو تركز إجهاد موضعي ناتج عن سوء المحاذاة. الإجراء التصحيحي: مراجعة مستويات التحميل التشغيلي، استبدال البيلية المتضررة، واستخدام أجهزة الليزر لضبط محاذاة العمود بدقة قبل إعادة التشغيل.
المشكلة: التآكل بالاحتكاك (Fretting Corrosion) السبب الجذري: اهتزازات مستمرة أثناء توقف الآلة عن العمل، أو وجود تفاوت ميكانيكي واسع (Loose Fit) بين العمود والحلقة الداخلية يسمح بحركة مجهرية. الإجراء التصحيحي: مراجعة التفاوتات التشغيلية للأعمدة، تطبيق التوافق التداخلي المناسب (Interference Fit)، واستخدام معجون تركيب مضاد للاحتكاك.
المشكلة: الانبعاجات السطحية البلاستيكية (Brinelling) السبب الجذري: تعرض البيلية لصدمات ميكانيكية شديدة أثناء إجراءات التركيب الخاطئة، أو أحمال استاتيكية عالية تتجاوز قدرة القطعة (C0). الإجراء التصحيحي: منع استخدام المطارق اليدوية، واستخدام أدوات الدفع الهيدروليكية أو أجهزة التسخين الحثي (Induction Heaters) حصراً لتمديد الحلقة الداخلية أثناء التركيب.
المشكلة: ارتفاع حرارة التشغيل المفرط (Overheating) السبب الجذري: تطبيق تحميل مسبق مبالغ فيه (Excessive Preload)، أو استخدام كميات مفرطة/غير كافية من الشحم، مما يرفع الاحتكاك الهيدروديناميكي. الإجراء التصحيحي: إعادة ضبط قيم الخلوص المحوري حسب جداول الشركة المصنعة، وتنظيف المبيت وإعادة تطبيق الكمية الدقيقة الموصى بها من الشحم الصناعي.
المشكلة: التصدع أو الكسر الإنشائي (Cracking / Fracture) السبب الجذري: إجهاد شد عالي نتيجة توافق شديد التداخل (Severe Interference Fit)، أو تشوه مبيت البيلية غير المنتظم (Housing Distortion). الإجراء التصحيحي: قياس أبعاد العمود والمبيت ومقارنتها بمعايير ISO للتفاوتات، وضمان دقة الاستدارة والتصنيع قبل تركيب البيلية البديلة.
يجب تخزين البيليات في بيئة يتم التحكم بدرجة حرارتها بين 20 °C إلى 25 °C، مع الحفاظ على نسبة رطوبة نسبية لا تتجاوز 60%. يجب إبقاء القطع ضمن أغلفتها الأصلية المعالجة بموانع الصدأ المتطايرة (VCI Packaging) حتى لحظة التركيب. تُخزن المحامل الثقيلة بوضعية أفقية (مسطحة) لمنع التشوه البلاستيكي للقفص والمقاطع، ويُمنع تكديسها عمودياً لتفادي أضرار الانبعاج الاستاتيكي بسبب الوزن.
عند الحاجة لتوفير بديل، يجب مطابقة الأبعاد الأساسية الثلاثة بالمليمتر أو الإنش: القطر الداخلي (d)، القطر الخارجي (D)، والعرض الكلي (T) المكون من عرض الحلقة الداخلية (B) والخارجية (C). يُشترط مطابقة اللاحقات الفنية (Suffixes) في كود البيلية للتأكد من توافق زاوية التلامس، وتصميم القفص الداخلي، ودقة التفاوتات التشغيلية. يجب العودة إلى جداول التحويل البينية القياسية (Cross-Reference Tables) بين المعايير المترية (ISO) والأنظمة الإمبراطورية (ABMA) لضمان عدم حدوث انخفاض في قدرة التحمل الديناميكي للمنظومة الميكانيكية.
