تُعرّف البيليات الإبرية (Needle Roller Bearings) بأنها محامل دحروجية أسطوانية تتميز بعناصر دحرجة رفيعة وطويلة جداً مقارنة بقطرها الخارجي. يكمن الدور الوظيفي الأساسي لهذه المكونات في تحمل أحمال شعاعية (Radial Loads) استثنائية ضمن مساحات تركيب قطرية ضيقة جداً لا تسمح باستخدام المحامل الكروية أو الأسطوانية التقليدية. تخضع هذه القطع لمعايير هندسية دولية صارمة لضمان الموثوقية والمقاسات التبادلية، أبرزها معيار ISO 3031 الخاص بالأبعاد والتفاوتات، ومعيار DIN 617 و DIN 5405 لنسخ الأقفاص وحلقات التوجيه.
تعتمد الديناميكا التشغيلية على توزيع الجهد الميكانيكي عبر خطوط تلامس طولية مكثفة بدلاً من التلامس النقطي، وذلك لامتلاك عناصر الدحرجة (الإبر) نسبة طول إلى قطر (L/D Ratio) تتراوح عادة بين 3 إلى 10. بفضل هذه المساحة السطحية الكبيرة، تنخفض مستويات الإجهاد الشعاعي (Radial Stress) الموزعة على مسارات الدحرجة، مما يسمح بنقل العزوم العالية. يبلغ معامل الاحتكاك الديناميكي (Dynamic Friction Coefficient) في المحامل الإبرية المزودة بقفص حوالي 0.002 إلى 0.003. يجدر بالذكر أن المحامل الإبرية القياسية لا تتحمل أي أحمال محورية (Axial Loads) ويقتصر عملها على نقل القوى المتعامدة مع محور الدوران.
يتكون المحمل الإبري القياسي من عناصر محددة مُصنعة من سبائك مدروسة لتحمل دورات الإجهاد العالية:
الحلقة الخارجية والداخلية (Outer & Inner Rings): تُصنع في الطرازات الثقيلة (Machined Rings) من صلب المحامل الكربوني الكرومي AISI 52100 (أو ما يعادله DIN 1.3505/100Cr6) المعالج حرارياً للوصول إلى قساوة 58-64 HRC. أما في طرازات الكوب المسحوب (Drawn Cup) فتُصنع من ألواح صلب منخفض الكربون عالي السحب مثل ST14 ومُصلد سطحياً (Case-Hardened).
عناصر الدحرجة/الإبر (Needle Rollers): تُصنع حصرياً من الصلب الكرومي AISI 52100 فائق النقاء وتُجلخ لتفاوتات قطرية ميكرونية.
القفص (Cage): يُصنع قياسياً من الصلب منخفض الكربون المضغوط، أو من البوليمر المقوى بالألياف الزجاجية (PA66) للسرعات العالية وتقليل الاحتكاك، أو من النحاس المشغل ميكانيكياً (Machined Brass) للتطبيقات فائقة الإجهاد.
موانع التسرب (Seals): في الأنواع المغلقة، يُستخدم مطاط النتريل (NBR) كمعيار أساسي، بينما يُستخدم الإيلاستومر الفلوري (FKM) لبيئات العمل ذات درجات الحرارة المرتفعة والمواد الكيميائية النشطة.
تتميز بحلقة خارجية جدارها رقيق جداً يتم تشكيلها بالسحب العميق. لا تحتوي على حلقة داخلية وتُركب بالتداخل (Press Fit) داخل غلاف الآلة. تُقسم إلى سلسلة (HK) ذات النهايات المفتوحة، وسلسلة (BK) ذات النهاية المغلقة لعزل أطراف الأعمدة، وتُستخدم عندما يكون توفير المساحة القطرية هو الأولوية القصوى.

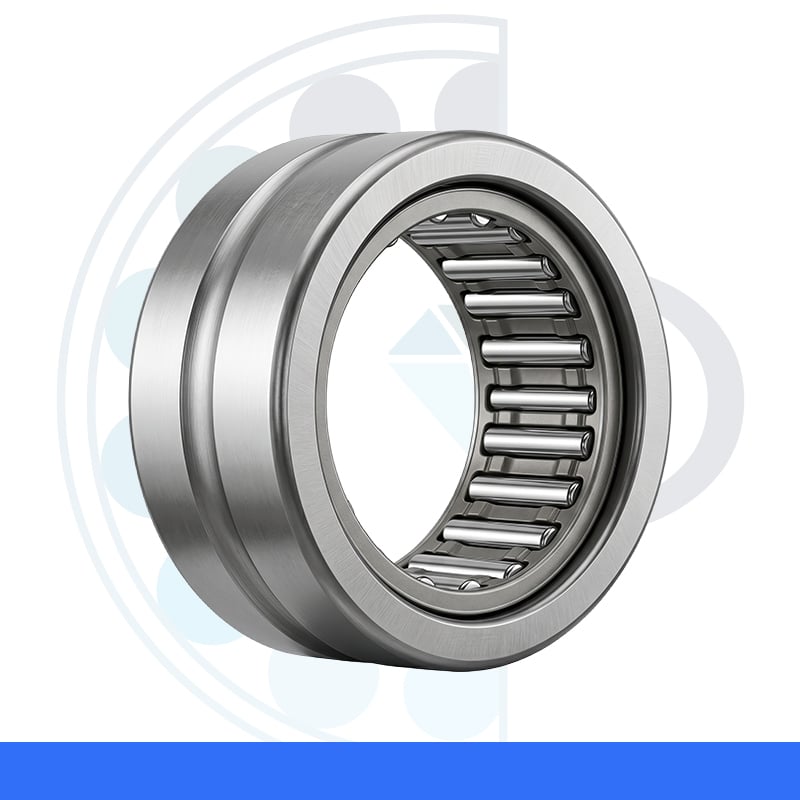

تُصنع من صلب صلب بالكامل وتتحمل أحمالاً تفوق بكثير طرازات الكوب المسحوب. تتوفر مع حلقة داخلية (سلسلة NKI, NA) أو بدون حلقة داخلية (سلسلة NK, RNA) حيث يعمل عمود الدوران كمجرى دحرجة مباشر.
تُعرف بسلسلة (K)، وهي عبارة عن قفص يحتوي على الإبر فقط دون حلقات داخلية أو خارجية. تتطلب أن تكون أسطح العمود والغلاف المُركبة بينهما مجلخة ومعالجة حرارياً (صلادة لا تقل عن 58 HRC) لتعمل كمسارات دحرجة. توفر أعلى سعة تحميل شعاعي في أصغر مساحة ممكنة.

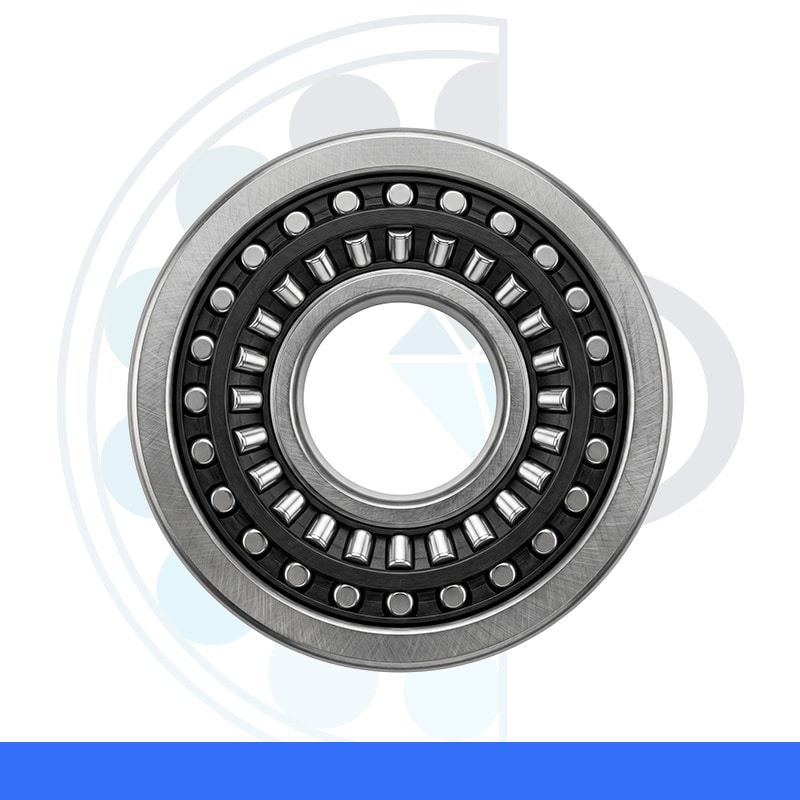

تجمع بين محمل إبري لتحمل الأحمال الشعاعية، ومحمل كروي أو أسطواني دفعي لتحمل الأحمال المحورية في نفس الوحدة (مثل سلسلة NKIA أو NKIB). تُستخدم في علب التروس الدقيقة حيث تتواجد قوى مركبة.
علب السرعة ونواقل الحركة الآلية (Automotive Transmissions & Gearboxes).
الوصلات المفصلية وأعمدة الكردان (Universal Joints & Cardan Shafts).
ضواغط التبريد الصناعية والمضخات الهيدروليكية ذات التروس (Compressors & Gear Pumps).
آلات الغزل والنسيج (Textile Machinery) حيث يُتطلب قصور ذاتي منخفض.
الروبوتات ومعدات التعبئة والتغليف الدقيقة.
علب السرعة ونواقل الحركة الآلية (Automotive Transmissions & Gearboxes).
الوصلات المفصلية وأعمدة الكردان (Universal Joints & Cardan Shafts).
ضواغط التبريد الصناعية والمضخات الهيدروليكية ذات التروس (Compressors & Gear Pumps).
آلات الغزل والنسيج (Textile Machinery) حيث يُتطلب قصور ذاتي منخفض.
الروبوتات ومعدات التعبئة والتغليف الدقيقة.
التزييت والتشحيم (Lubrication): يُفضل التزييت بالرذاذ أو حمام الزيت للسرعات العالية، وفي حالة التشحيم يُستخدم شحم معقد الليثيوم (Lithium Complex) بفئة قوام NLGI 2 مع إضافات تحمل الضغط الأقصى (EP Additives) نظراً لكثافة خط التلامس.
صلابة الأعمدة والتفاوتات: عند استخدام المحامل بدون حلقة داخلية (مثل سلسلة RNA أو K)، يجب ألا تقل صلابة عمود الإدارة عن 58 HRC، ويجب أن تكون خشونة السطح (Surface Roughness) أقل من Ra 0.2 µm.
محاذاة الأعمدة (Shaft Alignment): المحامل الإبرية حساسة جداً لعدم المحاذاة؛ يجب ألا يتجاوز انحراف المحور 1 إلى 2 ملي راديان (Milliradians) لتجنب التحميل الطرفي المدمر (Edge Loading).
المشكلة: تقشر وتفتت مسار الدحرجة (Spalling / Flaking)
السبب الجذري: تطبيق أحمال زائدة تتجاوز الحد الديناميكي (C)، أو انحناء في عمود الإدارة يؤدي إلى تركز الإجهاد عند أطراف الإبر (Edge Loading).
الإجراء التصحيحي: استبدال المحمل، فحص استقامة العمود، واستخدام محامل إبرية ذات نهايات متوجة (Crowned Rollers) لتوزيع الضغط الطرفي.
المشكلة: التخريش والتلطيخ السطحي (Galling / Smearing)
السبب الجذري: انزلاق الإبر بدلاً من دحرجتها بسبب عدم وجود حمل أدنى كافٍ مقترن بسرعات دوران عالية جداً، أو اللزوجة غير الكافية (cSt) لمادة التزييت عند درجة حرارة التشغيل.
الإجراء التصحيحي: رفع لزوجة زيت التشحيم أو استخدام شحوم مخصصة للسرعات العالية، وضمان تطبيق حمل شعاعي أدنى لا يقل عن 2% من الحمل الديناميكي (C).
المشكلة: كسر الإبر أو تمزق القفص (Fracture of Needles or Cage)
السبب الجذري: تعرض المنظومة لصدمات استاتيكية عنيفة أثناء التركيب نتيجة الطرق المباشر (Hammering)، أو فشل القفص بسبب تجاوز حدود الـ RPM المسموح بها.
الإجراء التصحيحي: استخدام أدوات الكبس الهيدروليكي (Press Fit) حصراً للتركيب مع تسليط القوة على الحلقة المناسبة، وترقية المحمل إلى قفص من النحاس المشغل (Brass Cage) في التطبيقات عالية السرعة.
المشكلة: ارتفاع درجة الحرارة المفرط (Overheating)
السبب الجذري: امتلاء فراغ المحمل بالشحم بنسبة تتجاوز 40% مما يسبب ظاهرة تمخض الشحم (Grease Churning)، أو انعدام الخلوص الداخلي نتيجة تمدد حراري غير محسوب.
الإجراء التصحيحي: تنظيف المنظومة وإعادة التشحيم بنسبة 30% فقط من الفراغ الحر، والترقية إلى محمل بخلوص شعاعي من فئة (C3).
المشكلة: التآكل الاحتكاكي وصدأ التوافق (Fretting Corrosion)
السبب الجذري: اهتزازات ميكرونية مستمرة بين الحلقة الخارجية والمبيت (Housing) بسبب تسامح تركيب واسع (Loose Fit) أثناء حالة توقف الآلة أو عملها بأحمال خفيفة.
الإجراء التصحيحي: استخدام معاجين التجميع المضادة للتآكل (Anti-Fretting Paste)، وإعادة ضبط تفاوت مبيت التشغيل ليطابق مواصفات الجلفطة (مثل التفاوت N6 أو M6 حسب الكتالوج).
يجب حفظ البيليات الإبرية مغلفة بأوراق تثبيط التآكل المتطاير (VCI Paper) ضمن أكياس النايلون الأصلية المختومة. تعتمد بيئة التخزين القياسية على درجات حرارة تتراوح بين 18 °C و 25 °C ورطوبة نسبية دون 60%. تتطلب محامل الكوب المسحوب (HK/BK) حذراً بالغاً في المناولة، حيث أن جدرانها الخارجية رقيقة جداً وعرضة للتشوه البيضاوي (Ovalization) بمجرد السقوط على أسطح صلبة قبل تركيبها في الغلاف الداعم.
عند تحديد بديل مكافئ من شركة تصنيع أخرى، تتطلب البيليات الإبرية تطابقاً هندسياً ثلاثي الأبعاد: القطر الداخلي (d)، القطر الخارجي (D)، وعرض الحلقة/القفص (B) مقاسة بوحدة mm. يُمنع الخلط بين طرازات الكوب المسحوب (HK) والطرازات المشغلة (RNA) حتى وإن تطابقت الأبعاد الخارجية، لاختلاف قدرات التحمل الديناميكية وسماكات الجدران. في حال كانت البيئة التشغيلية شديدة التلوث ويتعذر إيجاد بديل مغلق (2RS)، يمكن تركيب محمل مفتوح مع إضافة موانع تسرب إبرية خارجية (مثل سلسلة G أو SD) شريطة توفر مساحة عرضية (Width Space) إضافية في عمود الإدارة. يجب مطابقة فئة الخلوص الداخلي (CN مقابل C3) بدقة لتفادي الإحكام الزائد عند التشغيل.
