تعتبر بيليات الحركة الخطية (Linear Bearings) عناصر ميكانيكية دقيقة تُصمم لتوفير حركة انتقالية حرة في اتجاه واحد على امتداد محور مستقيم. يتمثل الدور الوظيفي الأساسي لهذه المنظومات في تقليل معامل الاحتكاك أثناء الحركة الخطية، وتحمل الأحمال الشعاعية أو العزوم المطبقة، مع الحفاظ على مستويات عالية من الدقة التوجيهية وتكرارية التموضع (Positioning Repeatability). تخضع تصميمات هذه المكونات لمعايير هندسية دولية صارمة، أبرزها معيار ISO 13012 الخاص بالدقة البعدية، ومعيار ISO 14728 الخاص بحسابات العمر الافتراضي والأحمال الديناميكية.
تعتمد الديناميكا التشغيلية للمحامل الخطية ذات العناصر المتدحرجة على مبدأ استبدال الاحتكاك الانزلاقي باحتكاك دحروجي عبر تدوير عناصر الدحرجة (الكرات أو الأسطوانات) داخل مسار مغلق (Recirculating Circuit). عندما تتحرك العربة أو الجلبة على العمود أو سكة التوجيه المخصصة، تدخل العناصر المتدحرجة منطقة الحمل الفعالة، وتنقل الإجهاد الميكانيكي من المكون المتحرك إلى المكون الثابت. بمجرد خروجها من منطقة الحمل، تعود الكرات عبر مسار إرجاع غير محمل إلى نقطة البداية، مما يضمن حركة مستمرة وسلسة. تتراوح قيمة معامل الاحتكاك الديناميكي (Dynamic Friction Coefficient) في هذا النظام القياسي بين 0.001 و 0.005، مما يتيح استهلاكاً أدنى للطاقة وتقليلاً لدرجات الحرارة المتولدة.
يتكون المحمل الخطي القياسي من أربعة مكونات رئيسية، تُصنع من مواد هندسية محددة لضمان الأداء الميكانيكي تحت ظروف الإجهاد العالية:

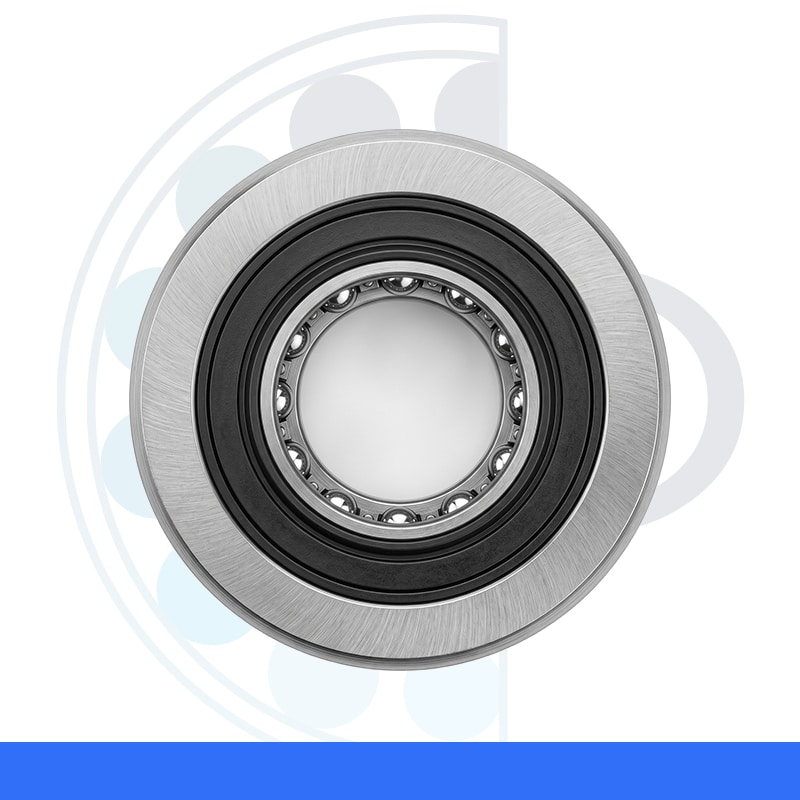

الأسطوانة الخارجية أو العربة (Outer Sleeve / Block): تُصنع من صلب المحامل عالي الكربون والكروم بمرتبة الجودة AISI 52100 أو ما يعادلها JIS SUJ2، وتخضع لعمليات معالجة حرارية (تصليد سطحي) للوصول إلى قساوة تتراوح بين 58 إلى 64 HRC.
عناصر الدحرجة (Rolling Elements): كرات صلب أو أسطوانات دقيقة مُصنعة من مرتبة الصلب ذاتها (AISI 52100).
القفص أو مثبت الكرات (Retainer / Cage): يُصنع إما من راتنج البولي أميد المقوى بالألياف الزجاجية (PA66) لتقليل الضوضاء، أو من الفولاذ المقاوم للصدأ AISI 304 للتطبيقات ذات درجات الحرارة المرتفعة.
موانع التسرب (Seals / Wipers): تُصنع قياسياً من مطاط النتريل (NBR) أو الإيلاستومر الفلوري (FKM) لمنع دخول الملوثات والاحتفاظ بمادة التزييت.

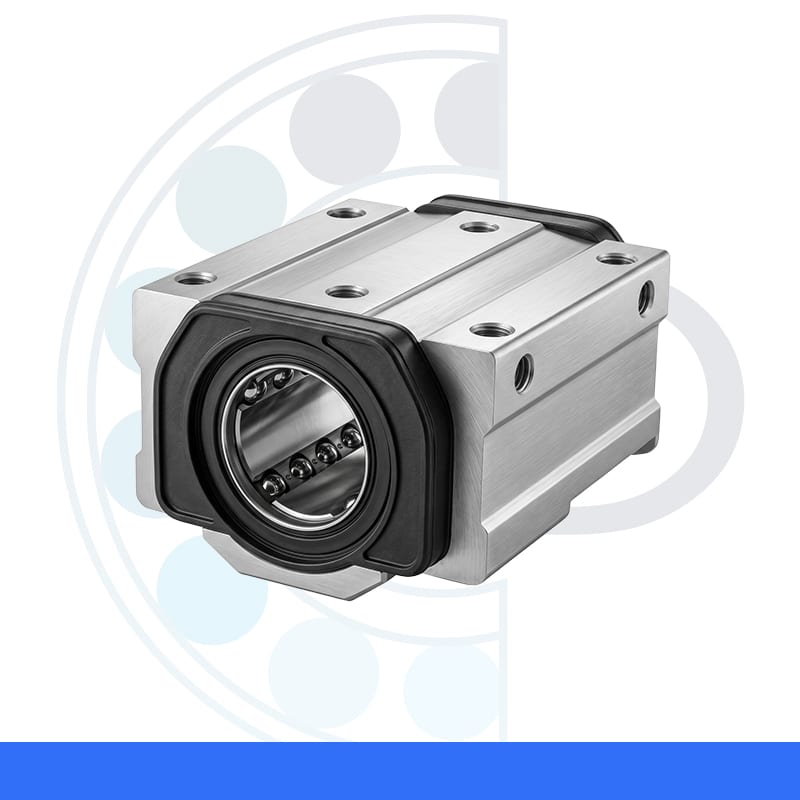

تُستخدم هذه المحامل مع أعمدة أسطوانية صلبة ومجلخة بتفاوتات قياسية (h6). تتوفر بأنواع مغلقة (Closed Type) للأعمدة المعلقة من الأطراف، وأنواع مفتوحة (Open Type) للأعمدة المدعومة على طول مسارها لتجنب الانحناء تحت الأحمال الثقيلة.
تتكون من سكة توجيه ذات مقطع عرضي مخدد وعربة تحمل كرات أو أسطوانات. تمتاز بقدرتها على تحمل الأحمال والعزوم في جميع الاتجاهات الأربعة بنسب متساوية تقريباً. تُستخدم في التطبيقات التي تتطلب صلابة إنشائية (Rigidity) عالية جداً ودقة ميكرونية.
لا تحتوي على عناصر دحرجة متحركة، بل تعتمد على سطح داخلي من مواد ذات احتكاك منخفض جداً وميزة التزييت الذاتي (Self-Lubricating) مثل التيفلون (PTFE) أو سبائك البرونز الملبد. تفتقر للسرعات العالية ولكنها تتفوق في بيئات العمل القاسية المليئة بالأتربة وامتصاص الصدمات والاهتزازات.
تستخدم أسطوانات متقاطعة بزاوية 90 درجة بدلاً من الكرات العادية. توفر مساحة تلامس خطية بدلاً من التلامس النقطي، مما يمنح المنظومة صلابة ميكانيكية قصوى ودقة توجيه فائقة، وتُخصص للتطبيقات الدقيقة التي لا تسمح بأي نسبة من الخلوص (Zero Clearance).
تُعد بيليات الحركة الخطية مكونات حرجة في الماكينات التي تتطلب توجيهاً دقيقاً، وتشمل:
ماكينات التشغيل المبرمجة آلياً (CNC Machines).
معدات تصنيع أشباه الموصلات وتجميع اللوحات الإلكترونية المطبوعة (PCB).
الروبوتات الصناعية وأنظمة المناولة الآلية (Gantry Robots).
آلات التعبئة والتغليف (Packaging Machinery).
أجهزة القياس الإحداثية (CMM) والمعدات الطبية المتقدمة (مثل أجهزة التصوير المقطعي).
تُعد بيليات الحركة الخطية مكونات حرجة في الماكينات التي تتطلب توجيهاً دقيقاً، وتشمل:
ماكينات التشغيل المبرمجة آلياً (CNC Machines).
معدات تصنيع أشباه الموصلات وتجميع اللوحات الإلكترونية المطبوعة (PCB).
الروبوتات الصناعية وأنظمة المناولة الآلية (Gantry Robots).
آلات التعبئة والتغليف (Packaging Machinery).
أجهزة القياس الإحداثية (CMM) والمعدات الطبية المتقدمة (مثل أجهزة التصوير المقطعي).
التزييت والتشحيم (Lubrication): يجب حقن المحامل بشحم قائم على صابون الليثيوم (Lithium Soap-Based Grease) ذو لزوجة أساسية للزيت تقارب 100 cSt عند 40 °C. يتم تحديد دورة إعادة التشحيم بناءً على المسافة المقطوعة أو زمن التشغيل (عادة كل 100 km من السير أو كل 6 أشهر، أيهما أقرب).
ضوابط المحاذاة (Alignment Controls): يجب ألا يتجاوز تفاوت التوازي (Parallelism Tolerance) بين السكك المتعددة 10 إلى 20 µm لضمان عدم حدوث إجهاد إضافي غير محسوب على مسارات الدحرجة.
الفحص الدوري: يشمل قياس مقاومة الحركة يدوياً للكشف عن تآكل الكرات، ومسح السكك بقطعة قماش خالية من الوبر قبل إعادة التشحيم.
المشكلة: تقشر مسار الدحرجة (Flaking / Spalling)
السبب الجذري: انتهاء العمر الافتراضي لإجهاد المعدن (Fatigue Life)، تطبيق تحميل مسبق (Preload) مفرط، أو اختلال في محاذاة أعمدة التوجيه.
الإجراء التصحيحي: استبدال المحمل الخطي وسكة التوجيه معاً، مراجعة حسابات الأحمال الديناميكية، وإعادة ضبط تفاوت المحاذاة باستخدام أجهزة ليزر دقيقة.
المشكلة: التآكل الاحتكاكي (Fretting)
السبب الجذري: تعرض المنظومة لاهتزازات دقيقة متكررة أثناء التوقف أو أداء حركات قصيرة جداً لا تسمح للكرات بإتمام دورة تزييت كاملة.
الإجراء التصحيحي: التبديل إلى شحوم مضادة للتآكل الاحتكاكي (Anti-Fretting Grease)، برمجة الآلة لعمل أشواط تشحيم كاملة الطول بشكل دوري.
المشكلة: تشوه لدن لعناصر الدحرجة (Brinelling)
السبب الجذري: تعرض القطعة لأحمال استاتيكية تتجاوز الحد الأقصى (C0)، أو صدمات عنيفة أثناء التركيب باستخدام مطرقة مباشرة على جسم العربة.
الإجراء التصحيحي: استبدال المنظومة التالفة، استخدام أدوات الضغط الميكانيكي المنتظم أثناء التركيب، وربما ترقية المحمل لدرجة تحميل استاتيكية أعلى في حال استمرار الصدمات التشغيلية.
المشكلة: ارتفاع درجة الحرارة المفرط (Overheating)
السبب الجذري: ضخ كميات زائدة من الشحم تؤدي إلى ظاهرة تمخض الشحم (Grease Churning)، أو تجاوز حدود السرعة القصوى (Velocity Limits) المصمم لها.
الإجراء التصحيحي: تقليل كمية التشحيم إلى 50% من الفراغ الداخلي، ومراجعة مواصفات السرعة في كتالوج الصانع وتخفيضها إن لزم الأمر.
المشكلة: حركة خشنة أو تعطل كامل للحركة (Rough or Catching Motion)
السبب الجذري: اختراق ملوثات صلبة (رايش، غبار صناعي) لموانع التسرب ووصولها إلى مسار إرجاع الكرات، مما يتسبب في تحطم القفص أو الكرات.
الإجراء التصحيحي: تفكيك وتنظيف المنظومة (في حالة الموجهات المسموح بفكها)، استبدال موانع التسرب، وتركيب أغطية حماية إضافية للسكك (Bellows أو Telescopic Covers).
يجب الاحتفاظ ببيليات الحركة الخطية في غلافها البلاستيكي الأصلي المفرغ من الهواء أو المحتوي على زيت مقاوم للصدأ (Anti-Rust Oil) حتى لحظة التركيب. تُخزن في مستودعات ذات بيئة مُتحكم بها: درجات حرارة بين 15 °C و 25 °C، مع نسبة رطوبة نسبية لا تتجاوز 60%. تُمنع منعاً باتاً مناولة الموجهات الخطية (السكك) وحملها من طرف واحد لمنع الانحناء الدائم (Bending)، ويجب تخزين السكك الطويلة بوضعية أفقية مسطحة بالكامل ومدعومة على مسافات متقاربة.
عند الحاجة لتوفير بديل (Equivalent) من جهة تصنيع أخرى، يجب المطابقة الصارمة للمعايير الميكانيكية التالية: التوافق البعدي الكامل وفق معيار (ISO 10285) القطر الداخلي، القطر الخارجي، والطول الكلي. لا يُسمح بتبديل جلبة كروية بأخرى من سلسلة قياسات مختلفة (مثال: السلسلة الأوروبية مقارنة بالسلسلة الآسيوية) حتى لو تقاربت الأرقام. يجب فحص كود التحميل المسبق (Preload Class) ومطابقته لضمان نفس مستويات الصلابة والدقة. كما يراعى تطابق تفاوت خلوص المحمل مع تفاوت عمود التوجيه (مثل توافق المحمل مع أعمدة h6 مقابل h7). لا يُنصح أبداً بخلط عربات (Blocks) من علامة تجارية مع سكك (Rails) من علامة تجارية أخرى لاختلاف البنية الهندسية الداخلية الدقيقة لمسارات الدحرجة (Raceway Profiles).
