بيليات رؤوس الأذرع، وتعرف صناعياً بالـ "جوزات"، هي وحدات تمفصل ميكانيكية تتكون من بيلية انزلاق كروية (Spherical Plain Bearing) مدمجة بالكامل داخل مبيت على شكل عين مزود بعنق (Shank) للتثبيت. يتمثل دورها الوظيفي في نقل القوى الساكنة والديناميكية بين الأجزاء الميكانيكية، مع السماح بحركات تذبذبية (Oscillatory Movements) ودورانية بطيئة، بالإضافة إلى قدرتها الفائقة على استيعاب وعدم المحاذاة الزاوي (Angular Misalignment) بين المكونات المتصلة دون توليد إجهادات انحناء (Bending Stresses) على الأذرع.
لا تعتمد هذه القطعة على متدحرجات (Balls/Rollers)، بل تعمل وفق مبدأ الانزلاق الحركي (Sliding Kinematics) بين السطح الخارجي الكروي للحلقة الداخلية والسطح الداخلي المقعر للمبيت أو البطانة. من الناحية الديناميكية، صُممت رؤوس الأذرع لتحمل الأحمال القطرية (Radial Loads) العالية بشكل أساسي، مع قدرة محدودة على تحمل الأحمال المحورية (Axial Loads) في كلا الاتجاهين. تعتمد كفاءة نقل الحركة على تقليل معامل الاحتكاك السطحي إلى الحد الأدنى، سواء عبر التزييت المستمر أو عبر استخدام مواد التشحيم الذاتي (Self-Lubricating Materials).
يتألف رأس الذراع ميكانيكياً من المكونات التالية:
المبيت / العنق (Housing & Shank): يُصنع قياسياً من الصلب الكربوني المطروق (Forged Carbon Steel - C45 / المطابق لمعيار DIN 1.0503) ومطلي بالزنك لمقاومة التآكل، أو من الفولاذ المقاوم للصدأ (AISI 304/316) للصناعات الغذائية.
الحلقة الداخلية الكروية (Spherical Inner Ring): تُصنع من صلب المحامل عالي الكربون والكروم (AISI 52100 / DIN 100Cr6)، ويتم تقسيته حرارياً (Hardened) وتجليخه ثم طلاؤه بالكروم الصلب (Hard Chrome Plated) لتقليل الاحتكاك وزيادة مقاومة التآكل السطحي.
سطح التلامس الانزلاقي (Sliding Contact Surface): يتوفر بنوعين؛ الأول معدن-على-معدن (Steel-on-Steel أو Steel-on-Bronze) ويتطلب صيانة، والثاني خالي من الصيانة (Maintenance-Free) يعتمد على بطانة من متعدد رباعي فلورو الإيثيلين (PTFE) أو متعدد الأوكسي ميثيلين (POM) المدعم بألياف زجاجية.
مطابقة لمعايير (ISO 12240-4). يتميز العنق بتجويف داخلي مسنن (Tapped Hole). تُستخدم لربط أعمدة التحكم الانزلاقية والأسطوانات حيث يتم إدخال ذراع مسنن داخل العنق، وتُقفل باستخدام صامولة زنق (Jam Nut).

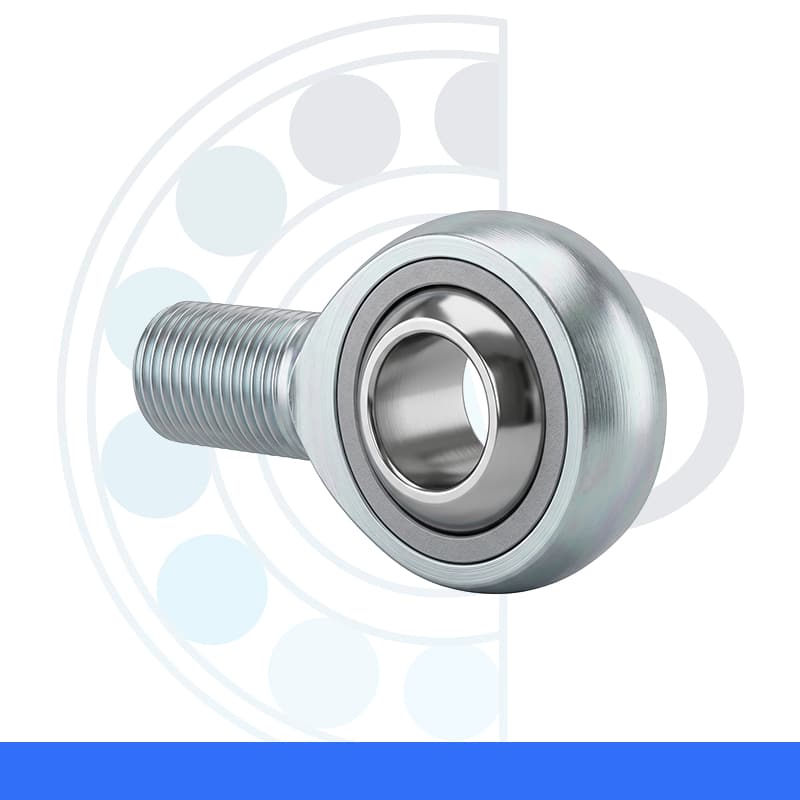

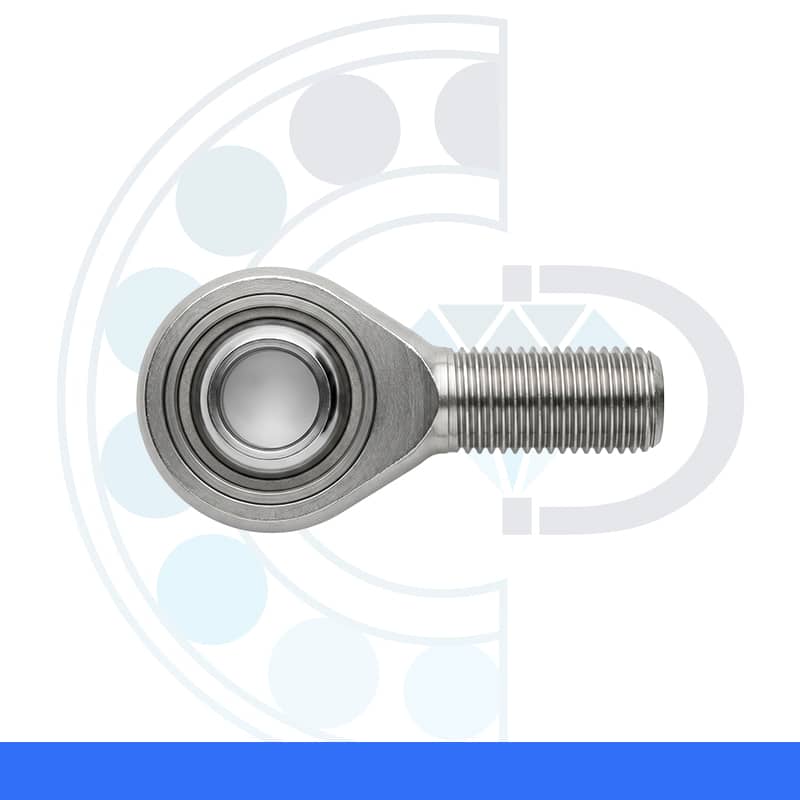

يتميز العنق بساق صلبة ملولبة (Threaded Bolt) تُدمج مباشرة في الأنابيب المفرغة أو الأسطوانات ذات التسنين الداخلي. تتوفر بأسنان يمينية (Right-hand Thread) وأسنان يسارية (Left-hand Thread) لتسهيل ضبط أطوال الوصلات الميكانيكية بدقة أثناء التركيب (Turnbuckle Principle).
وحدات ذات عنق أسطواني أو مربع خالي من أي تسنين (Unthreaded) ومصمم بشطب (Chamfer) لتسهيل عمليات اللحام المباشر. تُستخدم بشكل مكثف في نهايات الأسطوانات الهيدروليكية الثقيلة (Hydraulic Cylinder Clevis).
المفاصل الحركية في الأسطوانات الهيدروليكية والنيوماتيكية (Hydraulic & Pneumatic Cylinders).
أذرع التوجيه ونظام التعليق في المعدات الثقيلة والسيارات (Steering & Suspension Linkages).
آليات التعبئة والتغليف وأذرع الروبوتات الصناعية (Robotic Arms & Automation).
آليات التحكم الميكانيكي في المعدات الزراعية ومعدات البناء.
المفاصل الحركية في الأسطوانات الهيدروليكية والنيوماتيكية (Hydraulic & Pneumatic Cylinders).
أذرع التوجيه ونظام التعليق في المعدات الثقيلة والسيارات (Steering & Suspension Linkages).
آليات التعبئة والتغليف وأذرع الروبوتات الصناعية (Robotic Arms & Automation).
آليات التحكم الميكانيكي في المعدات الزراعية ومعدات البناء.
بروتوكول التشحيم (Lubrication Protocol): الأنواع (Steel/Steel) تتطلب تشحيماً دورياً إلزامياً عبر حلمة التشحيم (Grease Nipple) باستخدام شحم ليثيوم مع إضافات (EP Additives). الأنواع (PTFE / Maintenance-Free) يُمنع تشحيمها قاطعاً؛ إذ يؤدي الشحم إلى تكوين معجون كاشط مع جزيئات التيفلون ويدمر البيلية.
التثبيت الميكانيكي (Mechanical Fastening): يجب التأكد من تطابق نوع التسنين (يمين/يسار)، وإحكام ربط صامولة القفل (Locking Nut) بعزم ربط (Torque) مطابق للمواصفات لمنع الاهتزاز الذي يؤدي لانسلاخ الأسنان. يجب أن تستند الحلقة الداخلية بالكامل على حواف التثبيت المجاورة (Shoulders) لضمان التثبيت المحكم.
المشكلة: التآكل والخلوص المفرط (Excessive Radial Play / Clearance) السبب الجذري: تآكل سطح الانزلاق بسبب غياب التشحيم (في الأنواع المعدنية)، أو دخول جزيئات كاشطة صلبة إلى منطقة التلامس نتيجة بيئة عمل قاسية. الإجراء التصحيحي: استبدال رأس الذراع بالكامل، والتحول إلى أنواع مزودة بموانع تسرب مطاطية (Rubber Boots/Seals) إذا كانت بيئة العمل ملوثة، وتطبيق جدول تشحيم صارم للقطع المعدنية.
المشكلة: كسر العنق المسنن (Shank Fatigue Fracture) السبب الجذري: تعرض رأس الذراع لإجهادات انحناء (Bending Stresses) غير مصمم لتحملها بسبب تجاوز زاوية الميلان القصوى (α)، أو تجاوز حمل الشد الاستاتيكي (C0). الإجراء التصحيحي: مراجعة هندسة التصميم لضمان عمل المفصل تحت قوى محورية (Axial to the shank) فقط، واختيار رأس ذراع ذو قطر تسنين أكبر.
المشكلة: انسلاخ أسنان القلاووظ (Thread Stripping) السبب الجذري: تطبيق عزم شد مفرط جداً على صامولة القفل أثناء التركيب، أو حدوث إجهاد ديناميكي نابض (Pulsating Load) متكرر مع ارتخاء الصامولة. الإجراء التصحيحي: استخدام مفتاح عزم (Torque Wrench) للربط حسب المعايير القياسية، وتطبيق مادة تأمين المسننات (Threadlocker - كيمياء لا هوائية) قبل الربط.
المشكلة: قفش أو تصلب المفصل (Joint Seizing) السبب الجذري: التحام دقيق (Micro-welding) بين الحلقة الداخلية والمبيت في الأنواع (Steel/Steel) بسبب غياب طبقة التزييت تحت أحمال ضغط عالية. الإجراء التصحيحي: استبدال الوحدة التالفة، وإعادة النظر في استخدام رؤوس الأذرع ذات التشحيم الذاتي (PTFE) إذا كانت الصيانة الدورية صعبة أو غير ممكنة.
المشكلة: خروج أو تمزق البطانة الانزلاقية (Liner Extrusion) السبب الجذري: تعرض الأنواع الخالية من الصيانة (PTFE) لأحمال صدمات ديناميكية عالية جداً (Heavy Shock Loads) تتجاوز مقاومة إجهاد الضغط (Compressive Strength) للبطانة البلاستيكية. الإجراء التصحيحي: الترقية إلى رؤوس الأذرع معدن-على-معدن (Steel-on-Steel) القادرة على امتصاص صدمات التشغيل العالية مع ضمان توفر التزييت المستمر.
يجب الحفاظ على رؤوس الأذرع في عبواتها الأصلية لحماية أسنان العنق من التلف الميكانيكي وتجنب تعرض الأسطح الملساء للحلقة الداخلية للخدوش. تتطلب تخزيناً في درجات حرارة محيطية مستقرة (20 °C إلى 25 °C) لتجنب تكثف الرطوبة الذي قد يؤدي إلى تآكل غلفاني (Galvanic Corrosion) في منطقة التلامس بين المبيت الكربوني والحلقة المصنوعة من الصلب الكرومي. تُنقل القطع الكبيرة بعناية وتُحفظ أغطية الحماية البلاستيكية (Plastic Thread Protectors) على الأعناق المسننة حتى موعد التثبيت الفعلي.
لاختيار قطعة بديلة متوافقة هندسياً، يجب التمييز أولاً بين السلسلة الأوروبية (Series K - للأحمال العامة) والسلسلة القياسية (Series E - للتطبيقات المدمجة). تتطلب المطابقة أربعة أبعاد حيوية: قطر تجويف الحلقة الداخلية (d)، ونوع وقطر خطوة المسنن (Thread Size & Pitch) مثل (M12x1.25) أو (M16x2.0)، واتجاه التسنين (يمين Right-hand يُشار إليه بدون لاحقة، أو يسار Left-hand يُشار إليه باللاحقة L)، وعرض الحلقة الداخلية الكروية (B). لا يمكن استبدال رأس ذراع مخصص للتشحيم بآخر من التيفلون إذا كانت المنظومة تتعرض لصدمات شديدة، كما لا يُنصح بالعكس إذا كانت نقطة المفصل في مكان يمنع إجراء الصيانة اليدوية.
